9982MFH-5-1/8

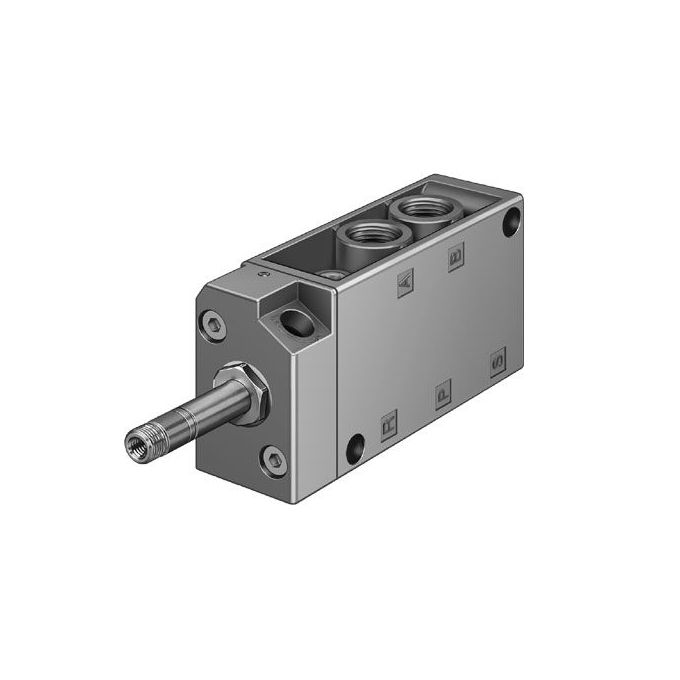

Elektrozawór pneumatyczny MFH-5-1/8 9982 Festo

Funkcja zaworu 5/2 monostabilny
Sposób uruchamiania elektrycznie
Szerokość zabudowy 26 mm
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) 500 l/min
Pneumatyczne przyłącze robocze G1/8
Napięcie robocze przez cewkę, na osobne zamówienie
Ciśnienie robocze 0.18 MPa ... 0.8 MPa
Ciśnienie robocze 1.8 bar ... 8 bar
Konstrukcja Gniazdo talerzowe
Sposób powrotu sprężyna mechaniczna
Certyfikacja c UL us - Recognized (OL)
Stopień ochrony IP65
Średnica nominalna 5 mm
Szerokość modułu 27 mm
Funkcja odpowietrzenia z możliwością dławienia
Sposób uszczelnienia miękki
Pozycja montażu dowolny
Pomocnicze sterowanie ręczne z blokadą
Rodzaj sterowania sterowanie pilotem
Kierunek przepływu jednokierunkowy
Symbol 00991035
Brak przekrycia nie
Czas wyłączania 36 ms
Czas włączania 8 ms
Maks. dodatni impuls testowy przy sygnale 0 2200 μs
Maks. ujemny impuls testowy na 1 sygnale 3700 μs
Parametry cewki Patrz cewka, na osobne zamówienie
Medium robocze Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującego Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je
kontynuować)
Klasa odporności korozyjnej wg normy Festo 1 - niskie obciążenie korozyjne
Zgodność z LABS VDMA24364-B1/B2-L
Temperatura przechowywania -20 °C ... 60 °C
Temperatura medium -10 °C ... 60 °C
Temperatura otoczenia -5 °C ... 40 °C
Waga produktu 270 g
Przyłącze elektryczne przez cewkę F, na osobne zamówienie
Typ mocowania opcjonalnie: na listwie przyłączeniowej
Przy pomocy otworów przelotowych
Przyłącze odpowietrzania pilota 82 M5
Przyłącze pneumatyczne 1 G1/8
Przyłącze pneumatyczne 2 G1/8
Przyłącze pneumatyczne 3 G1/8
Przyłącze pneumatyczne 4 G1/8
Przyłącze pneumatyczne 5 G1/8
Informacja o materiałach Zgodność z dyrektywą RoHS
Materiał uszczelnień NBRTPE-U(PU)
Materiał obudowy Aluminiowy odlew ciśnieniowy
